جزئیات محصول:
|
| مواد: | پرمالوی | ساختار سیم پیچ: | هسته حلقوی |
|---|---|---|---|
| استفاده: | سی تی | اندازه: | 10*20 میلی متر |
| برجسته: | هسته ترانسفورماتور پرملی 20 میلی متری,هسته ترانسفورماتور کویل سیم پیچ,هسته مخروطی 20 میلی متری پرملیو |
||

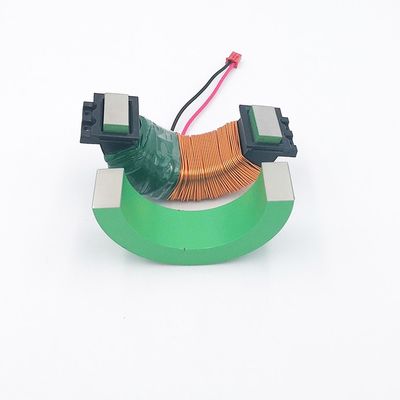

کویل برق دائمی 10*20 میلی متر برای ترانسفورماتور جریان
اصل ترانسفورماتور جریان بر اساس اصل القای الکترومغناطیسی است.ترانسفورماتور جریان از یک هسته بسته و سیم پیچ تشکیل شده است.سیم پیچ اولیه آن دارای پیچ های بسیار کمی است، که در خط جریانی که باید اندازه گیری شود، رشته می شود.بنابراین، اغلب دارای تمام جریانی است که از طریق خط عبور می کند.سیم پیچ ثانویه دارای تعداد چرخش نسبتاً زیادی است.به طور سریال به ابزار اندازه گیری و مدار حفاظتی وصل می شود و اندوکتانس متقابل جریان هنگامی که ترانسفورماتور کار می کند، حلقه ثانویه آن همیشه بسته است، بنابراین امپدانس سیم پیچ سری ابزار اندازه گیری و حلقه حفاظتی بسیار کوچک است. و وضعیت کار ترانسفورماتور جریان نزدیک به اتصال کوتاه است
مولفه های
| اندازه (میلی متر) | جریان ورودی (A) | توان خروجی (mW) |
| 55*65*5 | 10 | 13 میلی وات دقیقه |
| 55*75*10 | 5 | 38 میلی وات دقیقه |
| 55*75*12 | 5 | 45 میلی وات دقیقه |
| 48*68*15 | 5 | 50 میلی وات دقیقه |
| 55*75*20 | 3 | 45 میلی وات دقیقه |
پارامتر:
| اندازه | جریان ورودی | نسبت چرخش | حجم کار | ولتاژ | توان خروجی |
| 55*65*5 میلی متر | 10A | 900T | 1K | 3.7 ولت | 13 مگاوات |
| 55*75*10 میلی متر | 5A | 400T | 400Ω | 3.9 ولت | 38 مگاوات |
| 54*78*12 میلی متر | 5A | 500 تن | 1K | 7 ولت | 49 مگاوات |
| 67*47*15 میلی متر | 5A | 400T | 750Ω | 6 ولت | 48 مگاوات |
| 55*75*20 میلی متر | 3A | 250 تن | 500Ω | 4.3 ولت | 36 میلی وات |
| 95*75*20 میلی متر | 3A 5A | 250 تن | 400Ω 300Ω | 3.4 ولت 4.5 ولت | 28mW 67mW |
| 85*55*25 میلی متر | 3A 5A | 250 تن | 600Ω 500Ω | 5.4 ولت 7.6 ولت | 48mW 115mW |
| 88*67*10 میلی متر | 5A | 400T | 500Ω | 4.5 ولت | 40 میلی وات |
| 72*47*27 میلی متر | 3A 5A | 250 تن | 600Ω 500Ω | 5.6 ولت 7.7 ولت | 52mW 118mW |
| 63*50*12 میلی متر | 5A | 400T | 300Ω | 2.9 ولت | 28 میلی وات |
| 58*42*8 میلی متر | 5A | 400T | 300Ω | 2.7 ولت | 24 مگاوات |
| 58*45*20 میلی متر | 5A | 400T | 300Ω | 5.3 ولت | 46 میلی وات |
| 50*35*15 میلی متر | 5A | 400T | 400Ω | 3.7 ولت | 34 مگاوات |
| 48*38*10 میلی متر | 5A | 900T | 1K | 4.7 ولت | 22 مگاوات |
| 43*33*6 میلی متر | 5A | 900T | 600Ω | 2.6 ولت | 11 میلی وات |
| 40*25*15 میلی متر | 5A | 400T | 500Ω | 5 ولت | 50 میلی وات |
| 43*33*9 میلی متر | 5A | 900T | 1K | 4.5 ولت | 20 میلی وات |
