جزئیات محصول:
|
| مواد: | Mn، Zn، Ni | القاء: | 600uh دقیقه |
|---|---|---|---|
| مقاومت DC: | حداکثر 30mΩ | نسبت چرخش: | 13 |
| ولتاژ: | 4000VAC | شرایط آزمایشی: | 1KHZ 0.1V |
| برجسته: | 4000 ولت جریان سلف حالت مشترک,1KHZ سلف حالت مشترک,1KHZ حالت خفگی معمولی |
||

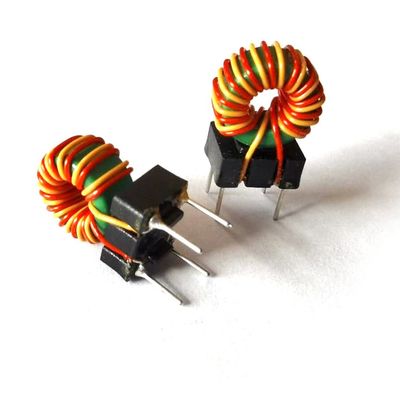

فیلترهای سلف حالت معمولی برای سرکوب صدای Emi تجهیزات الکترونیکی
از هسته فریت استفاده می کند ، سیم های دوگانه به صورت موازی پیچیده می شوند.سیگنال نویز حالت دیفرانسیل پایین منبع تداخل را سرکوب می کند و تغییر شکل در سیگنال با سرعت بالا دشوار است.اقدامات مقابله با سر و صدا خوب ، سرکوب نویز حالت معمولی بالا و سرکوب سیگنال نویز حالت دیفرانسیل کم.
طراحی فیلتر حالت معمولی نسبتاً ساده است ، از جمله خازن های حالت معمولی ، بالون یا سلف حالت معمولی.خازن حالت مشترک جریان حالت مشترک دو خط ورودی به زمین را دور می زند.القاء حالت مشترک یک امپدانس متعادل ارائه می دهد ، یعنی امپدانس در خط برق و خط زمین برابر است و این امپدانس یک ویژگی امپدانس برای سر و صدای حالت معمولی ارائه می دهد.
برنامه های کاربردی
| نه | مورد | پین تست | مقدار تست | وضعیت |
| 1 | القاء |
4-1/3-2
|
600uh دقیقه
|
1KHZ 0.1V
|
| 2 | ولتاژ |
4-1/3-2
|
4000 ولت
|
10S/2mA
|
| 3 | مقاومت DC |
4-1 = 3-2
|
30 مترΩ حداکثر
|
TH2511
|
نمودار
