جزئیات محصول:
|
| مواد: | پرمالوی | ورودی اولیه: | 5A |
|---|---|---|---|
| توان خروجی: | حداقل 38 مگاوات | ولتاژ: | 74 VAC |
| ساختار سیم پیچ: | هسته حلقوی | استفاده: | حفاظت، اندازه گیری |
| برجسته: | ترانسفورماتور هسته مغناطیسی با نفوذپذیری بالا 45 میلی وات دقیقه,ترانسفورماتور هسته مغناطیسی 10 میلی متر,ترانسفورماتور جریان حلقوی 10 میلی متری 74 VAC |
||

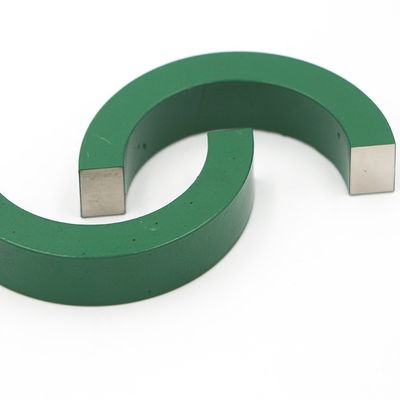

هسته Permalloy با نفوذپذیری بالا برای ترانسفورماتور جریان
Permalloy به آلیاژ آهن نیکل با طیف وسیعی از محتوای نیکل اطلاق می شود که از 35٪ تا 90٪ متغیر است.بزرگترین ویژگی Permalloy نفوذپذیری مغناطیسی بالای آن در میدان های مغناطیسی ضعیف است.شدت القای مغناطیسی اشباع آنها به طور کلی بین 0.6-1.0T است.ساده ترین آلیاژ دائمی آلیاژی است که از دو عنصر آهن و نیکل تشکیل شده است.از طریق نورد مناسب و عملیات حرارتی، آنها می توانند نفوذپذیری مغناطیسی بالایی داشته باشند.در عین حال، آنها می توانند به طور منطقی با محتوای آهن و نیکل مطابقت داشته باشند تا القای مغناطیسی اشباع نسبتاً بالایی را به دست آورند.با این حال، این پرمالیاژ دارای مقاومت کم و خواص مکانیکی ضعیف است، بنابراین کاربردهای عملی زیادی ندارد.آلیاژ پرمالی اساساً یک آلیاژ آهن نیکل (FeNi) با اجبار بسیار کم است، در حالی که چگالی مغناطیسی اشباع Bs، نفوذپذیری و دمای کوری همگی بالا و نزدیک به آهن خالص هستند.پرمالیاژ چند عنصری، نفوذپذیری نسبی اولیه می تواند به 30000 تا 80000 برسد، اما مقاومت کم است، حدود 10-7Ω-m، می توان آن را به برش های بسیار نازک پردازش کرد، بنابراین می توان از آن تا (20-30) کیلوهرتز استفاده کرد. فرکانس کارینوارهای نازک پرمالوی با ضخامت 0.02 میلی متر معمولاً در مهندسی خانگی استفاده می شود و همچنین نوارهای نازک 0.005 میلی متری نیز وجود دارد.با این حال، به دلیل عایق بودن سطح نوار نازک در طول فرآیند سیم پیچی هسته مغناطیسی، ضریب پر شدن آن به شدت کاهش می یابد، بنابراین در مهندسی به ندرت استفاده می شود.هنگامی که فرکانس کاربرد بیش از 30 کیلوهرتز باشد، به دلیل مقاومت کم پرمالوی، تلفات آن به طور قابل توجهی افزایش می یابد.
3.ویژگی ها
1) اجبار کم و از دست دادن هیسترزیس مغناطیسی.
2) مقاومت بالا و اتلاف جریان کم;
3) نفوذپذیری مغناطیسی اولیه بالا و حداکثر نفوذپذیری مغناطیسی.
4) چگالی شار مغناطیسی اشباع بالا.
مولفه های
| اندازه (میلی متر) | جریان ورودی (A) | توان خروجی (mW) |
| 55*65*5 | 10 | 13 میلی وات دقیقه |
| 55*75*10 | 5 | 38 میلی وات دقیقه |
| 55*75*12 | 5 | 45 میلی وات دقیقه |
| 48*68*15 | 5 | 50 میلی وات دقیقه |
| 55*75*20 | 3 | 45 میلی وات دقیقه |
پارامتر:
| اندازه | جریان ورودی | نسبت چرخش | حجم کار | ولتاژ | توان خروجی |
| 55*65*5 میلی متر | 10A | 900T | 1K | 3.7 ولت | 13 مگاوات |
| 55*75*10 میلی متر | 5A | 400T | 400Ω | 3.9 ولت | 38 مگاوات |
| 54*78*12 میلی متر | 5A | 500 تن | 1K | 7 ولت | 49 مگاوات |
| 67*47*15 میلی متر | 5A | 400T | 750Ω | 6 ولت | 48 مگاوات |
| 55*75*20 میلی متر | 3A | 250 تن | 500Ω | 4.3 ولت | 36 میلی وات |
| 95*75*20 میلی متر | 3A 5A | 250 تن | 400Ω 300Ω | 3.4 ولت 4.5 ولت | 28mW 67mW |
| 85*55*25 میلی متر | 3A 5A | 250 تن | 600Ω 500Ω | 5.4 ولت 7.6 ولت | 48mW 115mW |
| 88*67*10 میلی متر | 5A | 400T | 500Ω | 4.5 ولت | 40 میلی وات |
| 72*47*27 میلی متر | 3A 5A | 250 تن | 600Ω 500Ω | 5.6 ولت 7.7 ولت | 52mW 118mW |
| 63*50*12 میلی متر | 5A | 400T | 300Ω | 2.9 ولت | 28 میلی وات |
| 58*42*8 میلی متر | 5A | 400T | 300Ω | 2.7 ولت | 24 مگاوات |
| 58*45*20 میلی متر | 5A | 400T | 300Ω | 5.3 ولت | 46 میلی وات |
| 50*35*15 میلی متر | 5A | 400T | 400Ω | 3.7 ولت | 34 مگاوات |
| 48*38*10 میلی متر | 5A | 900T | 1K | 4.7 ولت | 22 مگاوات |
| 43*33*6 میلی متر | 5A | 900T | 600Ω | 2.6 ولت | 11 میلی وات |
| 40*25*15 میلی متر | 5A | 400T | 500Ω | 5 ولت | 50 میلی وات |
| 43*33*9 میلی متر | 5A | 900T | 1K | 4.5 ولت | 20 میلی وات |
