جزئیات محصول:
|
| مواد: | پرمالوی | ساختار: | هسته حلقوی |
|---|---|---|---|
| کاربرد: | حفاظت، اندازه گیری | نام: | هسته پرمالوی |
| برجسته: | ترانسفورماتور هسته آهنی نرم 13 میلی وات,ترانسفورماتور هسته آهنی نرم UL 10 میلی متر,هسته ترانسفورماتور حلقوی پرمالوی UL |
||

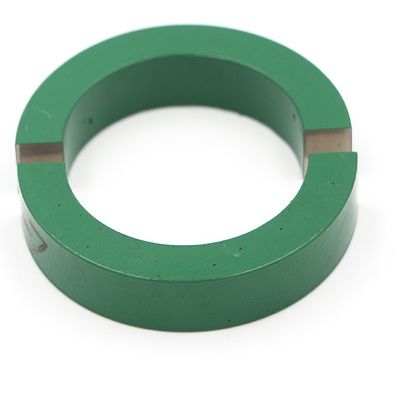

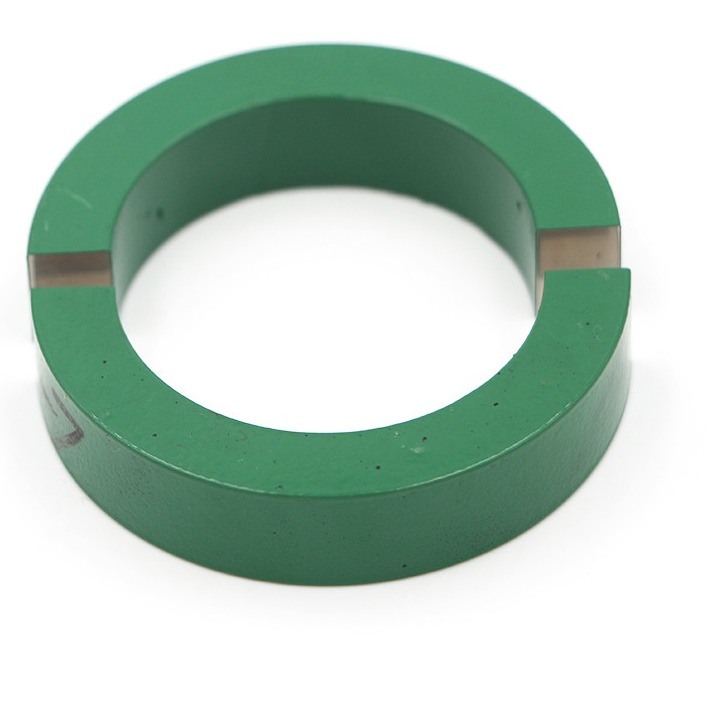

آلیاژ آهن نیکل هسته پرمالوی برای ترانسفورماتور جریان
آلیاژ پرمالی اساساً یک آلیاژ آهن نیکل (FeNi) با اجبار بسیار کم است، در حالی که چگالی مغناطیسی اشباع Bs، نفوذپذیری و دمای کوری همگی بالا و نزدیک به آهن خالص هستند.پرمالیاژ چند عنصری، نفوذپذیری نسبی اولیه می تواند به 30000 تا 80000 برسد، اما مقاومت کم است، حدود 10-7Ω-m، می توان آن را به برش های بسیار نازک پردازش کرد، بنابراین می توان از آن تا (20-30) کیلوهرتز استفاده کرد. فرکانس کارینوارهای نازک پرمالوی با ضخامت 0.02 میلی متر معمولاً در مهندسی خانگی استفاده می شود و همچنین نوارهای نازک 0.005 میلی متری نیز وجود دارد.با این حال، به دلیل عایق بودن سطح نوار نازک در طول فرآیند سیم پیچی هسته مغناطیسی، ضریب پر شدن آن به شدت کاهش می یابد، بنابراین در مهندسی به ندرت استفاده می شود.هنگامی که فرکانس کاربرد بیش از 30 کیلوهرتز باشد، به دلیل مقاومت کم پرمالوی، تلفات آن به طور قابل توجهی افزایش می یابد.
مولفه های
| اندازه (میلی متر) | جریان ورودی (A) | توان خروجی (mW) |
| 55*65*5 | 10 | 13 میلی وات دقیقه |
| 55*75*10 | 5 | 38 میلی وات دقیقه |
| 55*75*12 | 5 | 45 میلی وات دقیقه |
| 48*68*15 | 5 | 50 میلی وات دقیقه |
| 55*75*20 | 3 | 45 میلی وات دقیقه |
پارامتر:
| اندازه | جریان ورودی | نسبت چرخش | حجم کار | ولتاژ | توان خروجی |
| 55*65*5 میلی متر | 10A | 900T | 1K | 3.7 ولت | 13 مگاوات |
| 55*75*10 میلی متر | 5A | 400T | 400Ω | 3.9 ولت | 38 مگاوات |
| 54*78*12 میلی متر | 5A | 500 تن | 1K | 7 ولت | 49 مگاوات |
| 67*47*15 میلی متر | 5A | 400T | 750Ω | 6 ولت | 48 مگاوات |
| 55*75*20 میلی متر | 3A | 250 تن | 500Ω | 4.3 ولت | 36 میلی وات |
| 95*75*20 میلی متر | 3A 5A | 250 تن | 400Ω 300Ω | 3.4 ولت 4.5 ولت | 28mW 67mW |
| 85*55*25 میلی متر | 3A 5A | 250 تن | 600Ω 500Ω | 5.4 ولت 7.6 ولت | 48mW 115mW |
| 88*67*10 میلی متر | 5A | 400T | 500Ω | 4.5 ولت | 40 میلی وات |
| 72*47*27 میلی متر | 3A 5A | 250 تن | 600Ω 500Ω | 5.6 ولت 7.7 ولت | 52mW 118mW |
| 63*50*12 میلی متر | 5A | 400T | 300Ω | 2.9 ولت | 28 میلی وات |
| 58*42*8 میلی متر | 5A | 400T | 300Ω | 2.7 ولت | 24 مگاوات |
| 58*45*20 میلی متر | 5A | 400T | 300Ω | 5.3 ولت | 46 میلی وات |
| 50*35*15 میلی متر | 5A | 400T | 400Ω | 3.7 ولت | 34 مگاوات |
| 48*38*10 میلی متر | 5A | 900T | 1K | 4.7 ولت | 22 مگاوات |
| 43*33*6 میلی متر | 5A | 900T | 600Ω | 2.6 ولت | 11 میلی وات |
| 40*25*15 میلی متر | 5A | 400T | 500Ω | 5 ولت | 50 میلی وات |
| 43*33*9 میلی متر | 5A | 900T | 1K | 4.5 ولت | 20 میلی وات |
