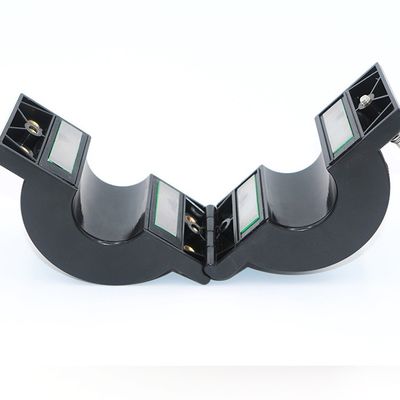

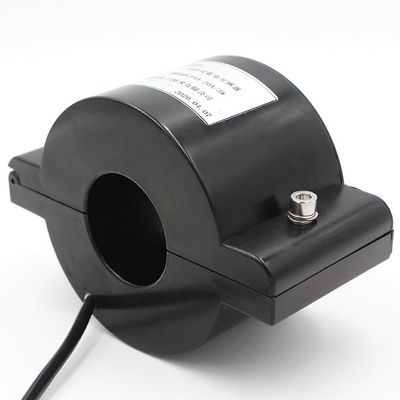

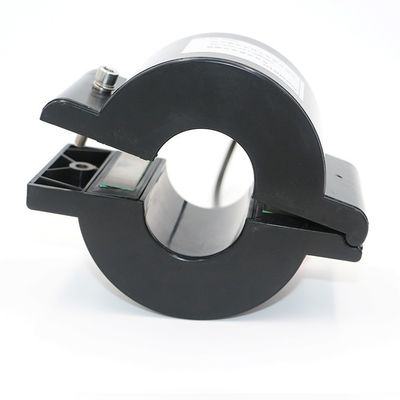

منبع تغذیه ترانسفورماتور CT تک ولتاژ پایین ولتاژ بالا 3.5 وات دقیقه

دستگاه های اکتساب انرژی خط انتقال نیرو سری CT

1. اصل منبع تغذیه CT

منبع تغذیه سی تی، یعنی از سی تی نصب شده روی خط برق به عنوان وسیله ای برای تامین برق استفاده کنید.منبع تغذیه به دو قسمت تقسیم می شود، یکی CT مورد استفاده برای به دست آوردن برق، و دیگری برای تبدیل انرژی الکتریکی بدست آمده توسط CT به ماژول منبع تغذیه ولتاژ و جریان DC مورد نیاز است.

محدوده کاربرد:

منبع تغذیه CT عمدتاً در خطوط برق مورد استفاده قرار می گیرد، که می تواند این مشکل را حل کند که تجهیزات نمی توانند منبع تغذیه دیگری دریافت کنند.

3. ویژگی های فنی

1) از آنجایی که CT روی کابل خط برق نصب می شود، عایق آن نسبتاً بالا است

2) نصب برق CT راحت تر است و قیمت پایین است.

3) برای منبع تغذیه تجهیزات کم مصرف مناسب تر است

محدوده کاربرد دستگاه های جذب انرژی خط انتقال برق سری ct شامل: تجهیزات برق نصب شده در سمت ولتاژ بالا خطوط انتقال فشار قوی: دمای سیم، ارتعاش نسیم، گالوپ، نوسان گام ثانویه، تنش و دستگاه های نظارت بر یخ در بالا. - خطوط انتقال ولتاژ بالاسریتجهیزات برقی که به سختی در نزدیکی خطوط انتقال فشار قوی به دست می‌آیند: دستگاه‌های نظارتی مختلف در خطوط کابل برق زیرزمینی، تجهیزات نظارتی در کابینت‌های شبکه حلقه و غیره. ویژگی‌های عملکرد: استخراج انرژی القایی، راندمان و قابلیت اطمینان بالا، باز بدون نیاز به تعمیر و نگهداری نوع ترانسفورماتور جذب انرژی، نصب آسان، سیم کشی ساده، ماژول جذب انرژی بسته محافظ فلزی، هوابندی خوب، سازگاری با محیط های سخت، عملکرد پایدار، و می تواند تحت شرایط تغییرات جریان خط کار کند، خروجی پایدار از نوع سوئیچ تنظیم شده استفاده می کند. طراحی استاندارد ولتاژ، ولتاژ خروجی پایدار است، ریپل کوچک است، حداکثر توان خروجی می تواند به بیش از 150 وات برسد، می تواند به طور مداوم در جریان 3000 آمپر کار کند، و می توان آن را بر روی خط انتقال هر سطح ولتاژ از 6 کیلو ولت تا 500 کیلو ولت نصب کرد. .

ویژگی:

1. منبع تغذیه القایی و اجزای ذخیره انرژی آن را با توجه به مقدار عملیات معمولی جریان سیم، منحنی قدرت و توان الکتریکی به طور منطقی انتخاب کنید.

2. با توجه به مدار مغناطیسی، هنگامی که ترانسفورماتور انرژی کار می کند، صدای تیک تاک خفیفی وجود خواهد داشت که یک پدیده طبیعی است.

3. اصل ماژول منبع تغذیه القایی کاملاً متفاوت از منبع تغذیه معمولی است و نباید به سایر رابط های برق متصل شود.

پارامتر:

نمودار
