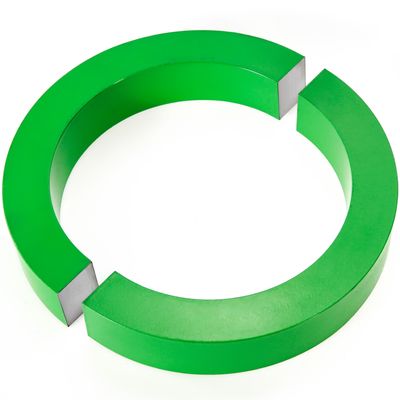

هسته ترمال ترانسفورماتور مغناطیسی 15 میلی متری با قدرت نفوذپذیری بالا

آلیاژ آهن نیکل هسته پرمالویی با نفوذپذیری بالا برای ترانسفورماتور جریان
Permalloy اغلب به آلیاژهای آهن نیکل با محتوای نیکل در محدوده 30 تا 90٪ اطلاق می شود.این یک آلیاژ مغناطیسی نرم بسیار پرکاربرد است.از طریق فناوری مناسب، خواص مغناطیسی را می توان به طور موثر کنترل کرد، مانند نفوذپذیری اولیه بیش از 105، حداکثر نفوذپذیری بیش از 106، اجباری کمتر از 2‰ Oersted، ضریب مستطیلی نزدیک به 1 یا نزدیک به 0، آلیاژ دائمی با ساختار کریستالی مکعبی رو به مرکز. انعطاف پذیری خوبی دارد و می توان آن را به نوارهای بسیار نازک 1 میکرومتری و اشکال مختلف پردازش کرد.آلیاژهای رایج مورد استفاده عبارتند از 1J50، 1J79، 1J85 و غیره.القای مغناطیسی اشباع 1J50 کمی کمتر از فولاد سیلیکونی است، اما نفوذپذیری مغناطیسی آن ده ها برابر بیشتر از فولاد سیلیکونی است و تلفات آهن آن نیز 2 تا 3 برابر کمتر از فولاد سیلیکونی است.از آن به یک ترانسفورماتور با فرکانس بالاتر (400 ~ 8000 هرتز) ساخته می شود و جریان بدون بار کم است.برای ساخت ترانسفورماتور کوچک با فرکانس بالا زیر 100 وات مناسب است.1J79 عملکرد جامع خوبی دارد و برای ترانسفورماتورهای فرکانس بالا و ولتاژ پایین، هسته های سوئیچ حفاظت از نشت، هسته های القایی حالت مشترک و هسته های ترانسفورماتور جریان مناسب است.نفوذپذیری اولیه 1J85 می تواند به بیش از صد هزار 105 برسد که برای ترانسفورماتورهای ورودی و خروجی فرکانس پایین یا فرکانس بالا، سلف حالت معمولی و ترانسفورماتورهای جریان با دقت بالا با سیگنال های ضعیف مناسب است.

کاربرد:
آنها برای کاربرد در میدان مغناطیسی ضعیف مناسب هستند، می توانند برای ساخت ترانسفورماتور با حساسیت بالا و قدرت کوچک، تقویت کننده مغناطیسی کم توان، رله، سر دستگاه ضبط مغناطیسی، ترانسفورماتور جریان توالی صفر، مبدل قدرت، ترانسفورماتور جریان دقیق، تقویت کننده مغناطیسی استفاده شوند. ، ترانسفورماتور قدرت، چوک، ترانسفورماتور پالس، ترانسفورماتور پالس تغییر قطبی، مبدل ولتاژ DC، مدولاتور مغناطیسی، عنصر القایی ثابت، ترانسفورماتور پالس تک قطبی، محافظ مغناطیسی و غیره.

مولفه های


پارامتر:
