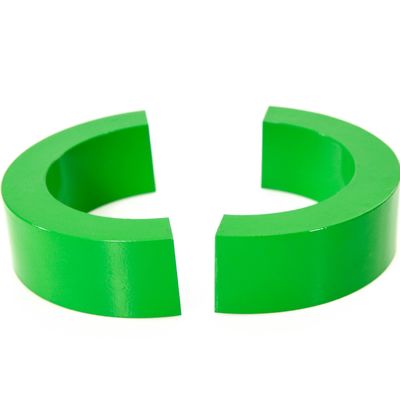

74VAC Permalloy Core 55mm اندازه گیری سیلیکون فولاد ترانسفورماتور هسته

هسته Permalloy با نفوذپذیری بالا برای ترانسفورماتور جریان

Permalloy به آلیاژ آهن نیکل با طیف وسیعی از محتوای نیکل اطلاق می شود که از 35٪ تا 90٪ متغیر است.بزرگترین ویژگی Permalloy نفوذپذیری مغناطیسی بالای آن در میدان های مغناطیسی ضعیف است.شدت القای مغناطیسی اشباع آنها به طور کلی بین 0.6-1.0T است.ساده ترین آلیاژ دائمی آلیاژی است که از دو عنصر آهن و نیکل تشکیل شده است.از طریق نورد مناسب و عملیات حرارتی، آنها می توانند نفوذپذیری مغناطیسی بالایی داشته باشند.در عین حال، آنها می توانند به طور منطقی با محتوای آهن و نیکل مطابقت داشته باشند تا القای مغناطیسی اشباع نسبتاً بالایی را به دست آورند.با این حال، این پرمالیاژ دارای مقاومت کم و خواص مکانیکی ضعیف است، بنابراین کاربردهای عملی زیادی ندارد.در حال حاضر پرمالوی پرمصرف برای افزودن برخی عناصر دیگر بر پایه آهن و نیکل مانند مولیبدن، مس و غیره است.هدف از افزودن این عناصر افزایش مقاومت ماده برای کاهش تلفات جریان گردابی پس از ساخته شدن هسته است.در عین حال، افزودن عناصر همچنین می تواند سختی مواد را افزایش دهد، که به ویژه برای کاربردهایی با سایش مانند سرهای مغناطیسی مفید است.فرآیند تولید پرمالوی پیچیده تر است.به عنوان مثال، فرآیند نورد صفحه، دمای بازپخت، زمان، سرعت خنک‌سازی پس از بازپخت و غیره همگی تأثیر زیادی بر خواص مغناطیسی نهایی مواد دارند، هسته‌های پرمالوی را می‌توان با توجه به اندازه و نیازهای عملکرد کاربر سفارشی کرد. صنایع دستی مانند کلاف، لمینیت، انباشته پرچ، خود بست و قالب گیری لاستیکی.این نوع از هسته های آهنی دارای عملکرد مغناطیسی عالی از نفوذپذیری اولیه فوق العاده بالا و نفوذپذیری بالا، اجبار بسیار کم و القای مغناطیسی اشباع کم است.

کاربرد:

این بیشتر در ترانسفورماتورهای کوچک، ترانسفورماتورهای پالس، رله ها، ترانسفورماتور، تقویت کننده مغناطیسی، کلاچ الکترومغناطیسی، هسته راکتور و محافظ مغناطیسی که دارای میدان مغناطیسی ضعیف یا میدان مغناطیسی ثانویه هستند استفاده می شود.

3.ویژگی ها
1) اجبار کم و از دست دادن هیسترزیس مغناطیسی.
2) مقاومت بالا و اتلاف جریان کم;
3) نفوذپذیری مغناطیسی اولیه بالا و حداکثر نفوذپذیری مغناطیسی.
4) چگالی شار مغناطیسی اشباع بالا.

مولفه های

پارامتر:
